光学自动枰工作原理与指示系统
发布日期：2013-10-11 18:25:09
信息摘要：
当被秤的物休放在秤盘上时，力作用在承重杠杆9的重点刀子10上，通过承重杠杆力点刀子]4，将力传递到双摆锤18的重点端处，此时，双摆锤绕支点刀16转一角度，刻度盘20也转动同样的角度，通过聚光、放大和折射，将刻度盘上的微小刻度与数字指示出来，在反光镜20上可读出实际秤量的物重。

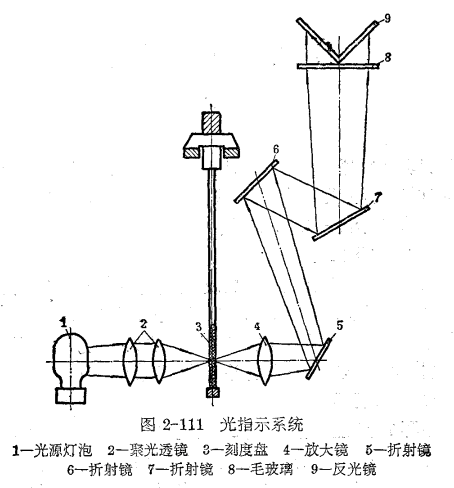

光刻度的指示系统(见图2-111)。光源灯泡1通电后发出的光通过聚光透镜2聚焦后，透过刻度盘30照射在放大镜4上，经放大后，又把照射出的刻度和数字通过折射镜和毛玻璃8射在反光镜9上，再从反光镜上把数宇显示出来。使用者即可通过镜子上的定点中心线读出显示的重量值。
聚光透镜2的作用是将光源灯泡照射出的光线经折射后会聚在一处(也就是聚光)。
折射镜5,6,7的作用是把经放大镜放大出的刻度和数字照射在折射镜5上，经过几片折射镜后改变了方向，在反光镜上得到垂直的读数。
放大镜4的排列和设计以能够把刻度盘上的微小刻度和数宇，通过不透光间隔和透光缝隙聚焦，变成狭窄的形象，经过放大，投到折射镜上。放大镜的放大倍数可根据刻度盘的刻度间隙和数字的大小.以及需要指出的刻度间隙和数字的大小而定。
光刻度的指示系统(见图2-111)。光源灯泡1通电后发出的光通过聚光透镜2聚焦后，透过刻度盘30照射在放大镜4上，经放大后，又把照射出的刻度和数字通过折射镜和毛玻璃8射在反光镜9上，再从反光镜上把数宇显示出来。使用者即可通过镜子上的定点中心线读出显示的重量值。
折射镜5,6,7的作用是把经放大镜放大出的刻度和数字照射在折射镜5上，经过几片折射镜后改变了方向，在反光镜上得到垂直的读数。
放大镜4的排列和设计以能够把刻度盘上的微小刻度和数宇，通过不透光间隔和透光缝隙聚焦，变成狭窄的形象，经过放大，投到折射镜上。放大镜的放大倍数可根据刻度盘的刻度间隙和数字的大小.以及需要指出的刻度间隙和数字的大小而定。
