光学自动枰的结构
发布日期：2013-10-11 18:21:32
信息摘要：
光学自动秤是机械自动秤的发展，也是自动秤中的一种结构，它是将机械量转换成线性的光刻度，经放大折射后显示出重量位。此种秤的结构简单，工作可靠，使用寿命长，可广泛应用于商业部门对肉食、糕点、糖果、水果、酱莱等各种食品的自动秤量检斤。

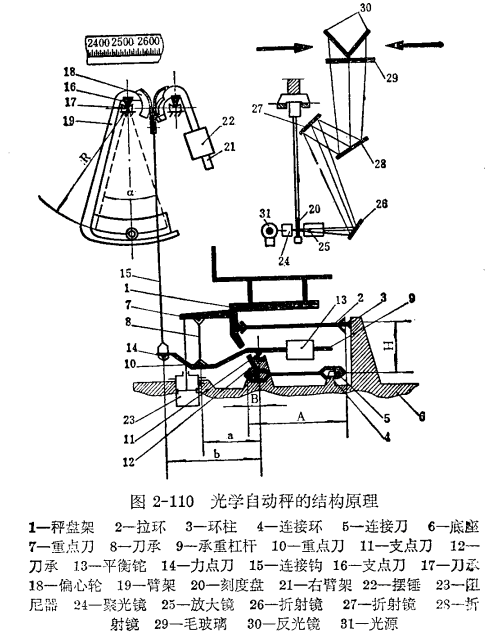

光学自动秤的结构系由秤盘架、拉环、连接环、连接刀、承重杠杆、阻尼器、底座、摆锤、码盘、光源、聚光镜、放大镜、折射镜和反光镜等所组成(见图3-110),
秤盘架1利用拉环2、环柱3、连接环4和连接刀6，固定限位在底座6上。秤盘架通过重点刀7，利用支架刀承8落在承重杠杆9的重点刀10上，支点刀11接触在刀承12上，承重杠杆的后端设有平衡馆1:，用来调整秤的平衡。通过承重杠杆力点刀子14,连接钩15与双偏心轮的重点相连接。支点刀子16与刀承17相接触。偏心轮18用螺订固定在臂架19上。左臂架装有刻度盘20，右臂架21装有摆锤22,用来调整称最的允差。阻尼器23安装在底座上，连杆与秤盘架相连接。
光学显示部分的结构是:从光源31发射的光穿过聚光镜24和刻度盘20,通过透光缝隙聚焦，把微小刻度与数字从刻度盘投出，经放大钝25放大并照射在折射镜26,27,28上，再通过毛玻璃29照射在反光镜0上，而将刻度盘上的刻度和数字显示出来。这种结构所指示的刻度和数字，比较清晰易读。
光学白动秤的结构与前而所介绍的自动表秤的结构有些地方相似，但也有些不同之处。特别是此种秤的结构没有齿伦和齿条，从而减少了机械摩擦所产生的误差，提高了秤量的精度。
秤盘架1利用拉环2、环柱3、连接环4和连接刀6，固定限位在底座6上。秤盘架通过重点刀7，利用支架刀承8落在承重杠杆9的重点刀10上，支点刀11接触在刀承12上，承重杠杆的后端设有平衡馆1:，用来调整秤的平衡。通过承重杠杆力点刀子14,连接钩15与双偏心轮的重点相连接。支点刀子16与刀承17相接触。偏心轮18用螺订固定在臂架19上。左臂架装有刻度盘20，右臂架21装有摆锤22,用来调整称最的允差。阻尼器23安装在底座上，连杆与秤盘架相连接。
光学显示部分的结构是:从光源31发射的光穿过聚光镜24和刻度盘20,通过透光缝隙聚焦，把微小刻度与数字从刻度盘投出，经放大钝25放大并照射在折射镜26,27,28上，再通过毛玻璃29照射在反光镜0上，而将刻度盘上的刻度和数字显示出来。这种结构所指示的刻度和数字，比较清晰易读。
光学白动秤的结构与前而所介绍的自动表秤的结构有些地方相似，但也有些不同之处。特别是此种秤的结构没有齿伦和齿条，从而减少了机械摩擦所产生的误差，提高了秤量的精度。
