电子天平的主要部件介绍

发布日期：2014-06-13 11:29:40

信息摘要：

天平的主要部件介绍如下: ①天平横梁。横梁一般由铝合金制成，三个玛瑙刀口等距安装在梁上，梁的两边装有平衡螺丝，用以调节梁的乎衡位置。梁的中间装有垂直的指针，用来指示

    天平的主要部件介绍如下:
    ①天平横梁。横梁一般由铝合金制成，三个玛瑙刀口等距安装在梁上，梁的两边装有平衡螺丝，用以调节梁的乎衡位置。梁的中间装有垂直的指针，用来指示平衡的位r。支点刀的后上方装有重心螺丝，以调节天平的灵敏度。
    ②升降旋钮。位于天平底板正中，它连接托梁架、盘托和光源。使用天平时，逆时针转动升降旋钮，托叶下移，天平梁微微下降，刀口和刀承相互接触，启动天平，同时接通了电源，屏幕上显示出标尺的投影。顺时针转动升降旋钮，托叶上移，天平梁微微上升，刀口和刀承相互脱离，断开电源，屏幕黑暗，关闭天平。

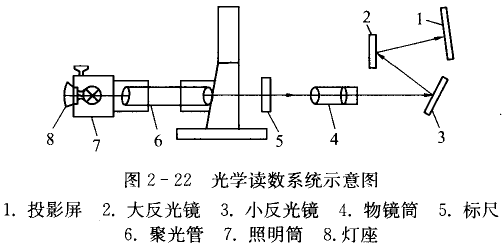

    ③光学读数系统。天平梁下端的微分刻度标尺需要经过光学放大系统放大，投影在投影屏上(见图2一22)，标尺上刻有20个大格〔10个大格)，中间为零。每个大格相当于1 mg,1个大格又分为10小格，每格相当于。.I mg, 10 mg以下的质量直接能从标尺上读出来。微调零拨杆可在一定范围内左右移动屏幕的位置，用于细调天平零点。

    ④悬挂系统。
    a.吊耳，平板下面有玛瑙平面与力点刀口相接触，使吊钩、秤盘和阻尼器内筒能自由摆动。
    b.空气阻尼器，由两个特制的铝合金圆筒构成，外筒固定在立柱上，内筒挂在吊耳上。两筒间隙均匀，没有摩擦，开启天平后，内简能自由上下移动，因筒内的空气阻力作用使天平梁能
很快停摆而达到平衡。
    C.秤盘，两个称盘分别挂在吊耳上，左盘放被称物品，右盘放硅码。

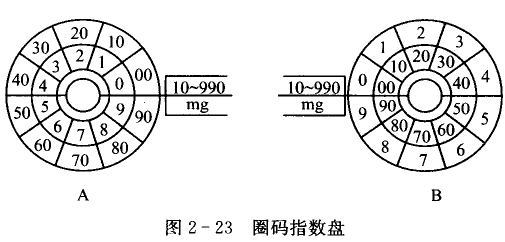

    ⑤机械加码器。转动圈码指数盘(见图2一23)，可使天平梁右边的圈码杆上加10-990 mg的圈码。指数盘上刻有圈码的质量值，内层为10-90 mg组;外层为100-900 mg组。
