电子分析天平的工作原理

发布日期：2013-10-07 18:25:19

信息摘要：

分析天平的工作原理天平是基于杠杆原理制成的一种精密称量仪器。天平横梁是一等臂杠杆AOB, O为支点，A和B为力点。设被称量的物体重量为W1，质量为m1;梁AO臂长为L1， , BO臂长为L2。将

分析天平的工作原理
天平是基于杠杆原理制成的一种精密称量仪器。天平横梁是一等臂杠杆AOB, O为支点，A和B为力点。设被称量的物体重量为W1，质量为m1;梁AO臂长为L1， , BO臂长为L2。将被称物体(W1)和硅码(W2)分别加到A,B两个力点上，达到平衡时，支点两边的力矩相等，如图2一20所示。即

                                        W1L1, =W2L2
    等臂天平横梁的L1=L2，所以W1=W2;重力加速度为g，则W1=M1g,W2=M2g得到M1=M2，即等臂天平处于平衡状态时，被称量物体的质量等于祛码的质量。在定量分析中称量物体的重量实际上是测得该物体的质量。
    等臂分析天平用三个玛瑙三棱体的棱边(刀口)作为支点O(刀口向下)和力点A,B(刀口向上)，这三个刀口完全平行并处于同一水平面上。

双盘电光分析天平的结构。

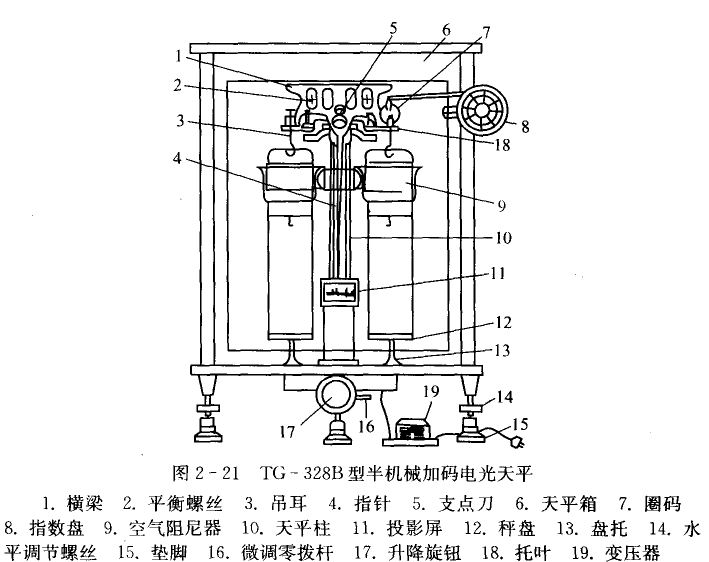

半机械加码电光天平(以TG一328B型为例)的结构如图2一21所示.
