电子秤压磁式转换元件
发布日期：2013-10-06 13:38:22
信息摘要：
压磁式转换元件

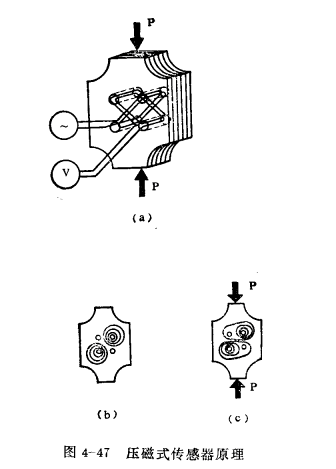

压磁式的转换元件的结构见图4-47所示.从图中不难看出.压磁式的传感器是用多片矽钢片叠加成的磁头.两侧用压板将矽钢片固定在一起，在磁头上垂直交又的钻成四个孔，交叉绕制两组绕组(主绕组、副绕组)所制成。
如图b，该压磁式传感器是没受外力尸作用的情况下.主绕组通电后.磁流是流成圆型的.对副绕组笼没有任何感应的。
如图c，压磁式传感器是受外力P的作用下，主绕组的磁流成椭圆型的，被副绕组所感应.此时副绕组产生一个感应电动势，有了电压信号输出，当载荷P去掉后恢复原来的平衡愉出为零.该种转换形式称为“压磁式的转换“，将重量转换成电量。
压磁式的转换元件的结构见图4-47所示.从图中不难看出.压磁式的传感器是用多片矽钢片叠加成的磁头.两侧用压板将矽钢片固定在一起，在磁头上垂直交又的钻成四个孔，交叉绕制两组绕组(主绕组、副绕组)所制成。
如图b，该压磁式传感器是没受外力尸作用的情况下.主绕组通电后.磁流是流成圆型的.对副绕组笼没有任何感应的。
如图c，压磁式传感器是受外力P的作用下，主绕组的磁流成椭圆型的，被副绕组所感应.此时副绕组产生一个感应电动势，有了电压信号输出，当载荷P去掉后恢复原来的平衡愉出为零.该种转换形式称为“压磁式的转换“，将重量转换成电量。
