电子天平等衡器基础之双弯曲梁式传感器

双弯曲梁式传感器

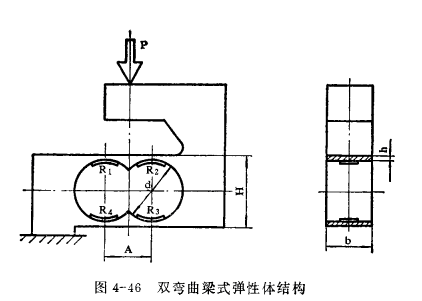

    双弯曲梁式传感器弹性体的结构见图4-46所示.可以看出，在没有受载荷P加压弹性体受力时，此时从图中R1R3=R2R4，桥路是平衡的。当载荷P作用在弹性体时.此时R1R3不等于R2R4，桥路失去平衡.有了一个微小电压信号输出，输出电压信号V，的大小与最大载荷P、双孔中心距A，应变片灵敏系数K、供桥电压VS，成正比。与弹性体贴片处宽度b弹性体贴片处厚度h2。弹性模量E成反比.其输出电
压值的大小按下式计算


式中A-双孔中心距
    当载荷去掉后桥路恢复平衡输出为零，该种转换形式称为“应变式的转换‘，也就是将重量转换为电量.
