电子天平等衡器基础知识之转换结构

发布日期：2013-10-06 13:27:31

信息摘要：

转换结构的关键部件就是转换元件.也称为一次元件.日前我国生产的机电结合散字式地上衡地中衡、轨道衡煤塔秤滚道秤皮带秤.配料秤散粮秤包裹秤计价秤等衡器产品的关键结构就是把

    转换结构的关键部件就是转换元件.也称为一次元件.日前我国生产的机电结合散字式地上衡地中衡、轨道衡煤塔秤滚道秤皮带秤.配料秤散粮秤包裹秤计价秤等衡器产品的关键结构就是把机械量转换成电量(或脉冲信号)的转换结构.因此我们在设计机电结合式的衡器产品时.采用何种转换结构是十分重要的.选择的合理结构可提高整机的精度和性能反之就降低性能达不到设计要求.
    在各种机电结合式的衡器产品中.采用较多的转换结构是，应变式传感器转换结构.光电脉冲转换结构.差动变压器转换结构等.为了使设计者在设计机电结合式衡器产品中.更确切的了解各种转换结构的原理.下面介绍在机电结合式的衡器结构中.经常采用的几种转换结构.
应变式转换元件
    应变式转换元件的结构形式比较多在_L节里对圆柱形的传感器已作‘r较详细的介绍，这里着重介绍柱环式传感器和双夸曲梁式传感器的转换结构
柱环式传感器转换结构

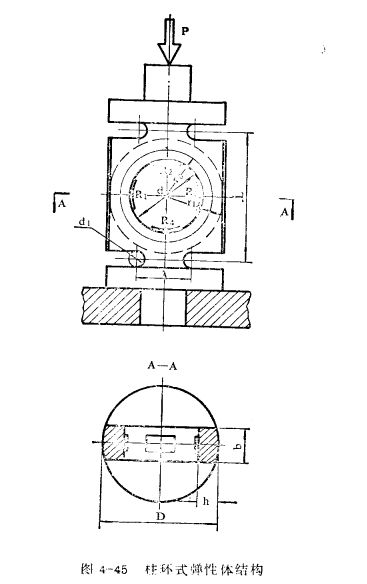

柱环式传感器弹性体的结构见图4－451所示从图中可以看出柱环式弹性体在没受载荷P的作用情况下, R1,R3,=R2R4,,桥路平衡，而没有电压信号愉出(VM=0).当载荷P加压弹性体受力时.弹性体的直径变成D+可变量D.高度变成L-L增减量，此时R1R3不等于R2R4,桥路失去平衡，有了一个微小的电压信号输出，输出电压信号VM的大小与最大载荷P环的平均半径R0、应变片灵敏系数K、供桥电压VS成正比，与弹性体贴片处宽度b、弹性体贴片处厚度h的平方,弹性模量E成反比.其输出电压值的大小按下式计算.
