电子轨道衡结构示意图
发布日期:2013-10-06 13:17:12

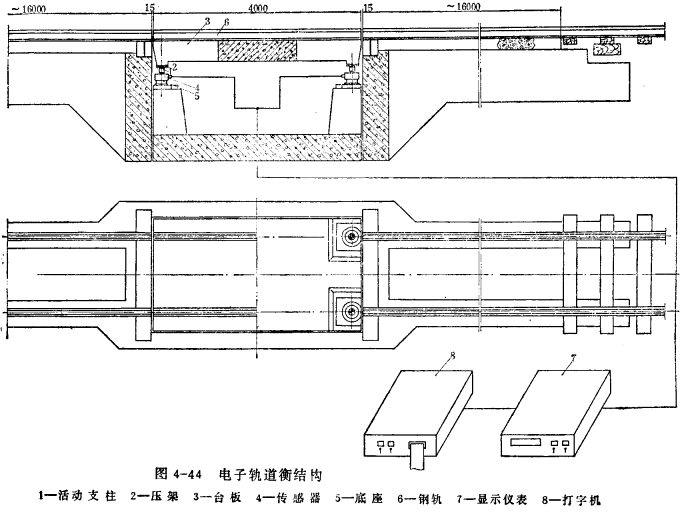

电子轨道衡的结构见图4-44所示。从图中不难看出.活动支柱1的上端通过压头与压架2相接触,压架用螺栓固定在水泥构件台板3上底端圆弧面与传感器4的压头相接触,传感器用螺栓固定在底座5上.钢轴6利用铁道压板固定压紧.台板两侧的钢轨也是用铁道压板固定压紧。四组传感器的输出信号线是串联的.输出线接至显示仪表7的信号输入端,显示仪表输出的8421码转换成二、十进制数码,输入给打字机8进行打印记录。
