电子地中衡分类及电子地中衡原理介绍

发布日期：2013-10-06 13:01:47

信息摘要：

小编为大家介绍了电子地中衡的分类及原理，电子地中衡分类主要介绍了：设有冲顶装置的电子地中衡和设有定心装置的电子地中衡两类。

电子地中衡

(一)电子地中衡：(设有冲顶装置)

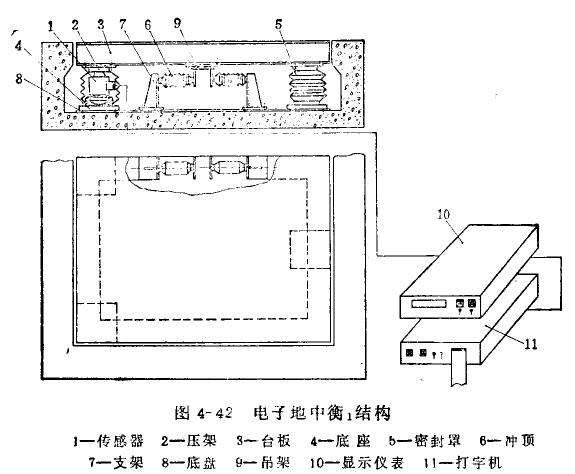

电于地中衡1的结构见图4--42所示.图中，传感器1的压头与压架2的圆弧面相接触，压架用螺栓固定在秤的台板3上，传感器底端安装在底座4上，底座用螺栓固定在底盘(或基础)上，密封罩5安装在传感器的外部.冲顶6的一端安装在支架7上，支架用螺栓固定在底盘8上，另一端安装在吊架9上，吊架用螺栓固定在台板上。四组传感器的输出信号是串联的.总输出信号线是接至显示仪表10的信号输入端，显示仪表的代码输出8421码，转换成二、十进制数码，输入给快速电传打字机11将被秤量的物料重量值打印出来。
电子地中衡。(设有冲顶装置)

(二)电子地中衡:(设有定心装置)

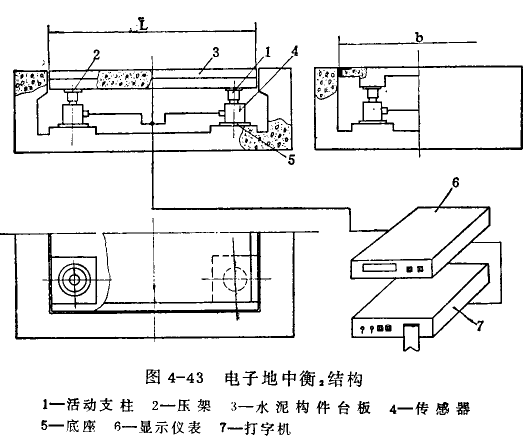

电子地中衡:的结构见图4-43所示。图中，电子地中衡2与电子地中衡，有所不同.一是秤的台板设计成水泥构件台板;二是限位定心装置设计成支柱活动式.这样的结构比较简单。造价低，维护组装都方便。
活动支柱1的上端通过压头与压架2相接触，压架用螺栓固定在水泥构件台板3上.底端圆弧面与传感器4的压头相接触，传感器用螺栓固定在底座5上。四组传感器的抢出信号是串联的，总输出信号线接至显示仪表6的信号输入端显示仪表的代码输出8421码转换成二、十进制数码，输入给打字机7进行打印记录.
电子地中衡
