电子吊秤分类与原理介绍
发布日期：2013-10-06 13:01:34
信息摘要：
电子吊秤介绍
电子吊秤由于现场条件吊车的结构和使用情况以及要求精度不同，因此，传感器的数量和安装形式也不相同.为了设计方便起见，下面介绍几种电子吊秤的结构形式。(一)单吊式电子吊秤

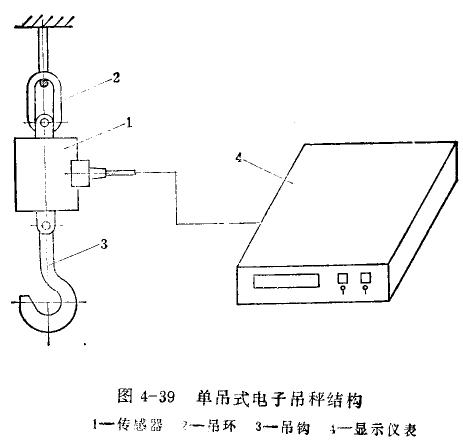

单吊式电子吊秤的结构见图4-39所示。图中，单吊式电子吊秤采用了一组拉式传感器作为一次承重元件的。传感器1的顶端吊环2直接与吊车的吊钩所连接，传感器底端的小吊钩3吊挂载荷，传感器的输出线接至显示仪表4的信号输入端。
(二)吊架式电子吊秤

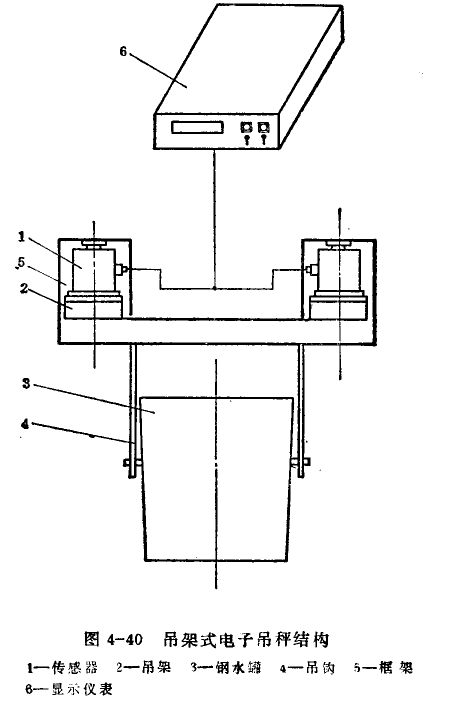

吊架式电子吊秤的结构见图4-40所示。从图中不难看出，被秤量物是炼钢厂的钢水罐里盛着的钢水。两组传感器1安装在吊架2上.钢水罐3吊装在两组吊钩4上.吊钩安装在框架5上.重力可通过吊钩.框架加在传感器上.两组传感器输出信一号是串联的，传感器的输出线接至二次显示仪表6的信号输八端.
(三)连杆传力式电子吊秤

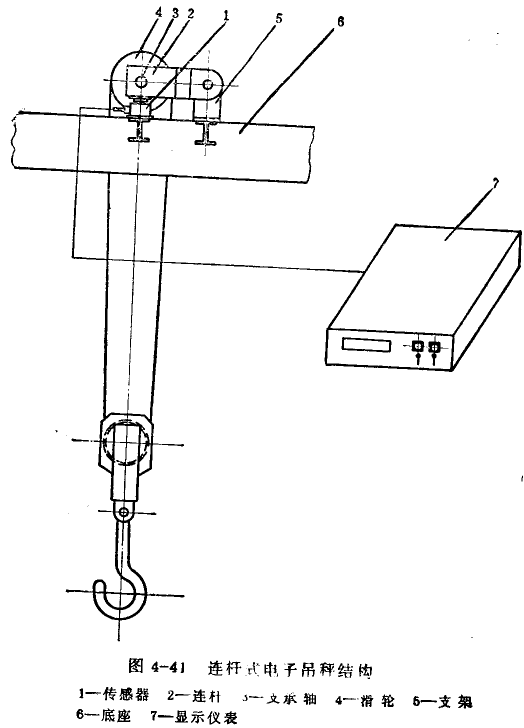

连杆传力式电子吊秤的结构见图4--41所示.从图中不难看出，传感器1两组安装在连杆2的前瑞.支承轴3将动滑轮4连接在一起安装在连杆上，连杆的支点利用销轴铰接在支架5上.支架利用螺栓固定在可移动大小车的底座6上。重量通过吊钩、动滑轮.钢丝绳、连杆加在承重传感器上.传感器的信号输出线接至二次显示仪表7的信号输入端。
