电子天平杠杆结构与杠杆比

发布日期：2013-10-05 13:32:45

信息摘要：

杠杆系统是力的传递系统，它将作用在秤斗上的重力通过承重杠杆、传力杠杆传递给机心单摆锤，也就是将大的重力通过多组杠杆的传递变成小的重力.将重力转换成角位移. 杠杆有支撑

    杠杆系统是力的传递系统，它将作用在秤斗上的重力通过承重杠杆、传力杠杆传递给机心单摆锤，也就是将大的重力通过多组杠杆的传递变成小的重力.将重力转换成角位移.
    杠杆有支撑在悬挂的支点刀承环_L的.有支撑在固定的支点架上的，也有的杠杆在支点的下方，叫反支点杠杆。杠杆的形状有一字形.三角形、直角形、T型、H型、U型等，一字形与直角形杠杆只有一个支、重、力点.其它形状的杠杆起码有两个支点、两个重点、一个力点。这样的杠杆也称为复式杠杆.杠杆形状的确定，主要根据承重装景的特点和整体结构西定的。制造杠杆的材质一般采用铸铁，软钢或铸钢。杠矜材质的选择，主要根据秤量的大小、杠杆的受力情况和载荷的种类考虑杠杆的强度和形状.杠杆体的断面多采用矩形、T字形和I字形，因I字形能保证枉杆的直线性，特别是铸件，所以长臂杠杆采用I字形和T字形断面较好。
    (一)杠杆系统的结构
    杠杆系统的结构如图3-12所示.
杠杆系统结构图

    短承重杠杆1设有支点刀2两组，重点刀3两组，并在重点刀上挂有重点环4两组，通过短杠杆的力点刀5利用连接环6与长承重杠杆7的重点刀8相连接.长承重杠杆的支点刀，重点刀，环与短承重杠杆的结构数量基本相同。连接钩9吊挂在长承重杠杆的力点环10上，连接钩的另一端吊挂在传力杠杆.的重点环上.

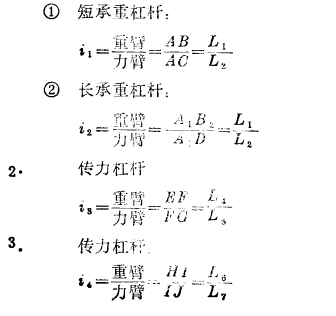

    (二)杠杆比的确定
    配料秤的承重杠杆、传力杠杆的杠杆比的确定.要根据称量的大小，秤斗的直往，杠杆总倍比的多少而定。最好承重杠杆的倍比选为整数信这样汪于加工制造和互换.
1.承重杠杆
