电子天平部件之秤斗介绍

发布日期：2013-10-05 12:52:47

信息摘要：

电子天平部件之秤斗介绍秤斗的结构如图3-7所示。底门1用支承轴2铰接在支架3上，平衡锤4装在锤杆5上，控制斗门挂钩6用锁轴铰接在支架了上。牵引电磁铁8用螺钉紧固在斗壁支架上。

电子天平部件之秤斗介绍

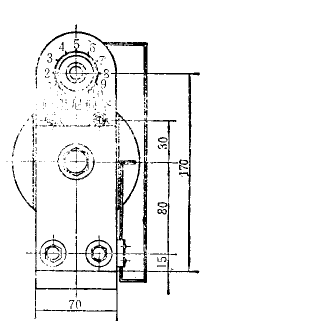

秤斗的结构如图3-7所示。底门1用支承轴2铰接在支架3上，平衡锤4装在锤杆5上，控制斗门挂钩6用锁轴铰接在支架了上。牵引电磁铁8用螺钉紧固在斗壁支架上。连杆9一端与拉杆10连接，拉杆利用销轴与牵引电磁衔铁连按连杆利用销轴与支架进行铰接，连杆与挂钩利用弹簧11相拉连。斗盖12安装在秤斗13的顶端口上，并利用密封圈14封口防尘.吊架15 (四组)分别焊接在秤斗上，连接钩16(四组)分别安装在吊架上并利用螺母锁紧。
