电子天平部件之电磁阻尼器

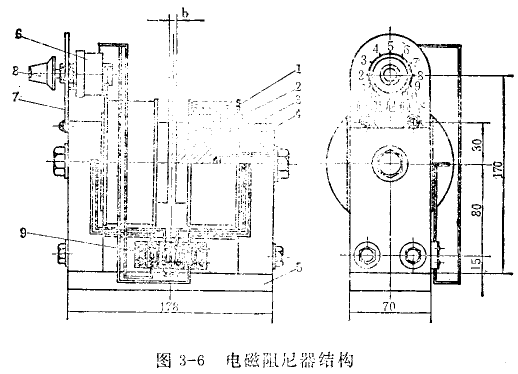

1-线巷 2一骨架 3－铁芯 4－壁板 5一底板 6一电位器 7一支撑板 8一旋钮 9－接线板

电磁阻尼器的结构如图3-6所示.线卷1绕在骨架2上，骨架安装在铁芯3上，并利用螺钉固定在两侧壁板4上，两边对称，两铁芯中间留有6毫米的间隙，使阻尼片往复的通过.两侧壁板利用螺钉固定在底板5上，可调电位器6安装在支撑板7上，并用螺母锁紧.旋钮8安装在可调电位器的端轴处并锁紧。接线板9用螺钉固定在底板上，用来作为内外连线.电磁阻尼器的阻尼大小可通过改变电位器的阻值大小来实现.
