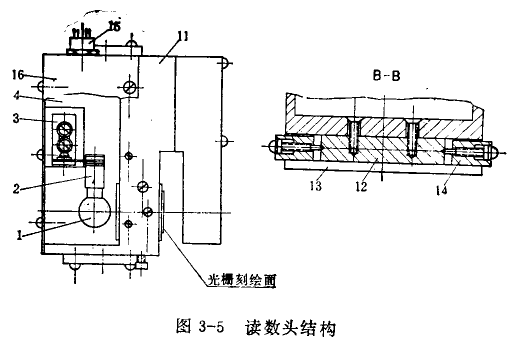

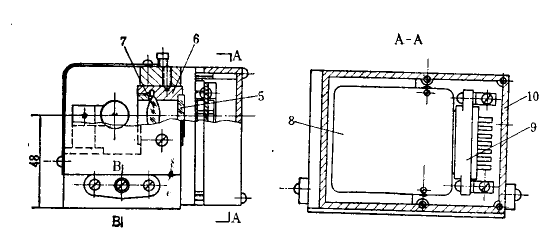

    读数头的结构如图3-5所示.光源灯泡1安装在螺口直角灯座2上，灯座用螺钉固定在角铁3上.角铁用螺钉固定在读数头座4上.指示光栅5安装在转座6的右端处，周边用502胶水贴合.透镜7安装在转座的左端处，并用螺母锁紧，转座调好后用顶丝固定锁紧.光电池安装在放大整形的印刷电路板8上.印刷板插在插座9上，并用螺钉固定在读数头盖10上。读数头盖用螺钉固定在读数头座11上，读数头座用螺钉固定在滑块12上，滑块安装在滑道13上两端用挡架14限位，挡架用螺钉固定在滑道上，并利用两个螺钉一松一紧调整读数头座的小量位移.印刷电路板的插座引出线接至多孔插头座15上。罩16用螺钉固定读数头座上.


1一光源灯泡 2一灯座 3一角铁4一读数头座 5-指示光姗 6-转座 7一透镜 8一电路板 9-插座 10-盖
11一读数 12-滑块 13一滑道 14一挡架 15一多孔播头 16一罩
