电子天平光栅自动头与摆锤机构

光栅自动头

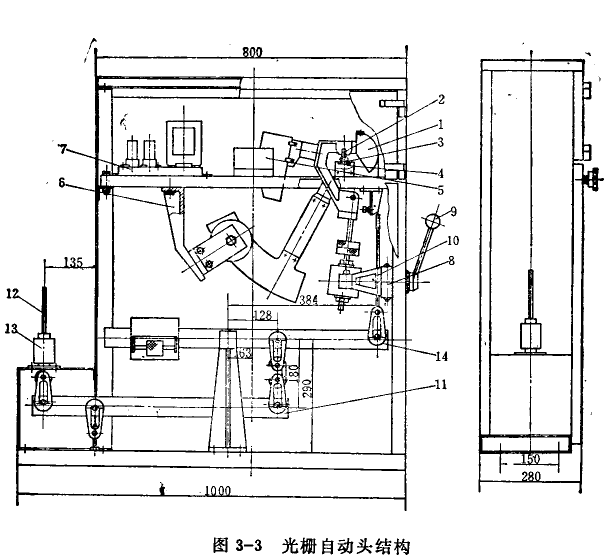

    1-摆份机构 2一支点刀 3一刀承 4－刀承座 5-读数头 6一支架 7一底座 8一休止机构 9-手柄 10一夹子 11-传力杠杆 12一连接钩 13-防尘器 14－传力杠杆:

    光栅自动头的结构如图3--3所示。摆锤机构1的支点刀2与刀承3相接触，刀承座4与读数头5分别用螺钉固定在平台上。电磁阻尼器支架6用螺钉固定在平台底面上.电源底座7用螺钉固定在平台上，作为光源灯泡和电磁阻尼器的电源.休止机构8利用螺钉固定在机箱的左壁板上，当手柄9拨在工作位置时，夹子10张开，摆锤可以摆动;手柄拨在休止位置时:、夹子将摆睡夹住，此时秤处千休止状态。为了使外界的灰尘不进入机箱内，除了在箱板与箱板之间的连接处用泡沫橡胶封袋外，还在传力杠杆.11的重点连接钩12的入口处设有防尘器13，用螺钉固定在外伸箱。为了使读者更加详细了解光翔自动头的结构起见，下面将光栅自动头的几个主娶部分加以介绍:
      摆锤机构

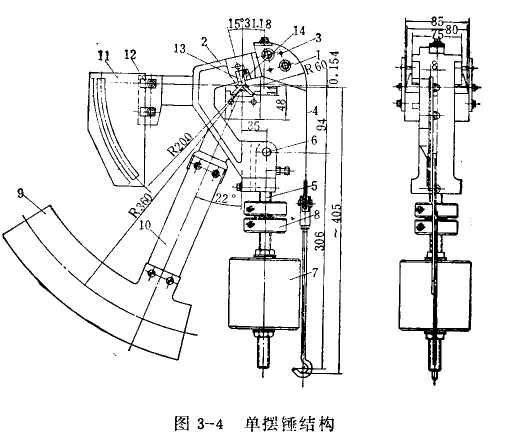

    单摆锤机构如图3-4所示。偏心轮!利用螺钉固定在摆体2上，调好量后用定位销3定位。钢带4用螺钉固定在偏心轮上.摆杆5用销轴6钦接在摆体上，并用螺钉锁紧.摆锤7和调整陀8分别安装在摆杆上.阻尼片9用螺钉固定在阻尼杆10上，阻尼杆用螺钉固定在摆体上。弧形光栅11用压板12和螺钉固定在摆体上，弧形光栅调好后用502胶水贴合.支点刀13安装在摆体的槽口处并利用蛛钉和压块14压紧。

1－偏心轮 2--摆体 3-定位销 4一钢带 5-摆杆 6-销轴 7-摆锤 8-调整铊 9-阻尼片 10-阻尼杆 11－弧形光姗 12-压板. 3一支点刀 14－压块
