北京304所计量器具和相关配件

发布日期：2020-04-08 14:09:08

信息摘要：

计量器具的相关说明：
① 生产单位：中国航空工业集团公司北京长城计量测试技术研究所（304所，国防科技工业第一计量测试研究中心）；
② 可根据客户要求定制；
③ 含国防科技工业第一计量测试研究中心的检定校准证书。

1单刻线

单刻线样板
玻璃单刻线样板由光学玻璃经过光学加工而成，用于检定触针式表面粗糙度测量仪的垂直放大倍率，表面粗糙度干涉测量仪和光切式测量仪的示值误差。规格型号以沟槽深度值H而定，每套包含的规格为0.15μm、0.7μm、1.2μm、4.7μm、15μm、50μm，也可按照用户要求定做其它规格。含国防科技工业第一计量测试研究中心检定证书。

2多刻线

玻璃多刻线样板
　玻璃多刻线样板由光学玻璃经过光学加工而成，中间有一小块长方形工作区域，区域内有许多并列平行的刻线。其主要用于检定触针式电动轮廓仪Ra示值误差、仪器示值的重复性和示值稳定性。
主要技术指标：

型号规格：可生产符合多刻线样板检定规程要求的Ra在0~10μm之间的所有尺寸。
常用套装包含的规格尺寸有0.05μm、0.1μm、0.2μm、0.4μm、0.8μm、1.6μm、2.4μm、3.2μm、6.3μm，也可按照用户要求定做其它规格。含国防科技工业第一计量测试研究中心检定证书。

3 玻璃线纹尺和刻线尺

玻璃线纹尺和刻线尺

用途及特性介绍：标准玻璃线纹尺选用稳定性好，且由线膨胀系数与金属接近的光学玻璃或优质石英玻璃制造，表面上准确的刻有等间距平行线，用于检定万能工具显微镜、线纹比较仪、影像测量仪等精密计量仪器。
要技术指标：标准玻璃线纹尺有线间隔为0.01mm、0.1mm、1mm，精度满足高等别线纹尺检定规程JJG73-2005中的二等要求。
主要规格型号：可生产刻线间距最小至0.01mm，长度最长至400mm的标准玻璃线纹尺。现有的规格尺寸有1MM，10MM，50MM，75X，100MM，125X，200MM，200MX，300MM，400MM，也可按照用户要求定做其它规格。除以上各种标准玻璃刻线尺外，还有300mm、400mm、500mm、600mm等比例尺。含国防科技工业第一计量测试研究中心检定证书。

4多面棱体

正多面棱体
正多面棱体(以下简称棱体)是一种高准确度的角度计量标准器具，是以各相邻工作面法线间的夹角为等值测量角，并具有准确角度量值的正多边形的角度标准器具。棱体与自准直仪配合，用来检定圆分度仪器的分度误差。在机械加工或精密测量中常用于角度分度或定位。
生产12面、17面、23面、24面、36面等二等、三等、四等不同精度等级的正多面棱体，含国防科技工业第一计量测试研究中心检定证书。

5量块

量块是长度计量的实物基准。用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。
生产陶瓷量块和金属量块。不同规格和等级的量块均含国防科技工业第一计量测试研究中心检定证书。
金属量块主要有大五块（600mm～1000mm）和大八块（125mm～500mm），提供不同精度等级。

金属量块

陶瓷量块
陶瓷量块是用氧化锆陶瓷材料经过研磨加工而成的，由两个相互平行的测量面之间的距离来确定其工作长度的高精度量具，可用于基准传递、工作现场校准和测量。具有硬度高、耐磨损、耐腐蚀，尺寸稳定、研合性好、易保养和维护等特性，热膨胀系数与钢制材料比较接近，其使用寿命是钢制量块的5-10倍，硬度为HV1100，可替代钢制量块。
陶瓷量块主要技术指标：

　　可生产符合GB/T6093的0、1、2、3级的0.5～800mm各种陶瓷量块。

6 量块支架

量块支架
量块支架是专门针对三坐标测量机应用而设计的量块安装工装。具有沿垂直方向上下移动、绕垂直方向旋转、沿A1轴小角度旋转调整等特点。

7 七筋工作台

七筋工作台由氧化锆陶瓷材料经过研磨制成，主要应用于接触式干涉仪和各种立式量块测量仪。具有硬度高、耐磨损、韧性好、耐腐蚀、耐氧化，精度高，尺寸稳定、易保养和维护等特点。我单位还有和同七筋工作台配套使用的开槽量块、开槽平晶。

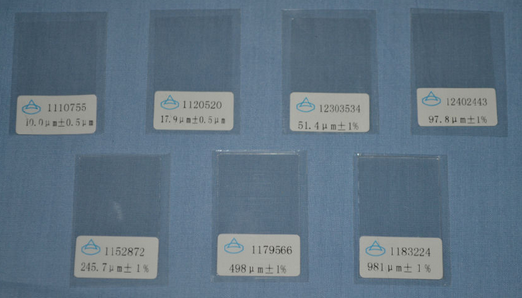

8 厚度校准片

　厚度校准片由无机材料加工而成，主要应用于磁性、电涡流式覆层厚度测量仪的校准，可提供符合JJG818-2005要求B级的产品。具体规格有：10μm，20μm，50μm，100μm，250μm，500μm，1000μm。

9 平晶

平面平晶
　　平面平晶由优质光学玻璃经光学研磨而成，具有一个光学测量平面的正圆柱形。用于检定千分尺、杠杆千分尺、杠杆卡规和千分卡尺等量具测量面的平面度，还可用于高精度平面加工过程中的检验。主要特点是高效，精准。
　　平面平晶主要技术指标及型号规格：主要规格有Φ30mm、Φ60mm、Φ80mm、Φ100mm、Φ150mm，均满足检定规程中1级要求，其中Φ150mm平面平晶可满足平面平晶检定规程中二等要求。也可根据客户要求定做其它规格。
长平晶主要有210mm和310mm。
