北京304所表面划痕深度仪

发布日期：2020-04-08 14:05:50

信息摘要：

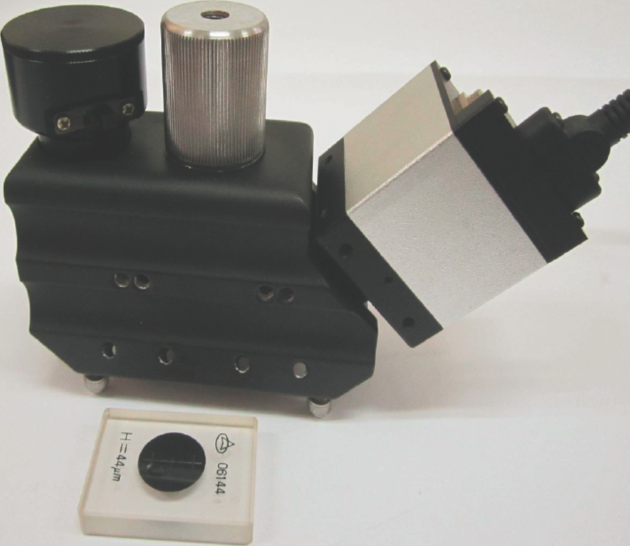

HH-2型表面划痕深度测量仪
功能简介：
表面划痕深度仪是采用光切原理设计而成的测量表面划痕、损伤及凹凸深度的仪器。该仪器体积小，读数方便，操作简单，可准确地测量表面划痕的深度。适用于对大型部件局部损伤的现场检测。特别适用于飞机蒙皮表面划痕深度的检测。

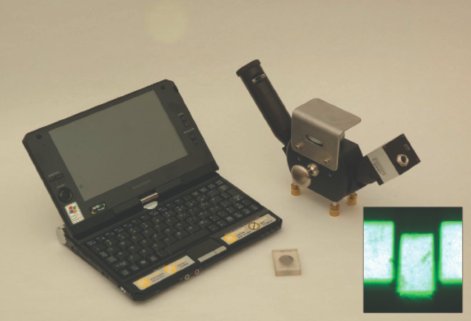

HH-2 型在原HH-1 型基础上，采用了工业高分辨力CCD 摄像机和7 英寸便携式图像处理器，取代了原有的目镜测量方式。对应HH-2 型开发的图像处理软件，可以即时对摄像机采集的图像进行处理，计算并保存处理结果。新系统有效的消除了原系统因目镜读数测量造成的随机误差，更加高效可靠。
HH-2型主要技术指标：
l 测量范围：划痕深度：0.5mm；
l 测量不确定度：0.003mm（测量范围：0.005mm～0.060mm）；
l 相对不确定度：5%（测量范围：0.06mm～0.50mm）。

HH-1型表面划痕深度测量仪

HH-1型表面划痕深度仪主要技术指标：
测量范围：划痕深度：1.0mm；
测量不确定度：0.01mm（测量范围：0.01mm～0.10mm）；
相对不确定度：5%（测量范围：0.10mm～1.00mm）。

HH-3型表面划痕深度测量仪

HH-3型表面划痕深度仪主要技术指标：
测量范围：划痕深度：0.005mm～1.000mm。
示值误差：≤0.005mm（测量范围：0.005mm～0.060mm）
示值误差：≤8%（测量范围：0.06mm～1.00mm）。

HH-4型表面划痕深度测量仪

HH-4型表面划痕深度仪主要技术指标：
测量范围：划痕深度：0.005mm～1.000mm；
示值误差：≤0.005mm（测量范围：0.005mm～0.060mm）；
示值误差：≤8%（测量范围：0.06mm～1.00mm）。

备注：① 生产单位：中国航空工业集团公司北京长城计量测试技术研究所（304所，国防科技工业第一计量测试研究中心）；
② 可根据客户要求定制；
③ 含国防科技工业第一计量测试研究中心的检定校准证书。
