SJ5200螺纹综合测量机
发布日期：2020-04-08 15:53:00
信息摘要：

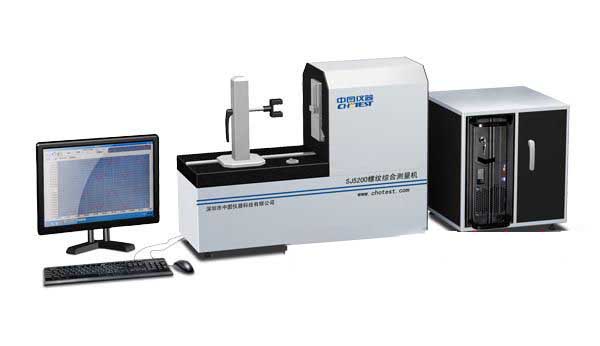

SJ5200螺纹综合测量机
螺纹综合测量机适用于圆柱螺纹塞规、圆柱螺纹环规、锥螺纹塞规、锥螺纹环规、光面环规、光面塞规等各种内 外尺寸量规的作用中径、单一中径、大径、小径、螺距、牙型半角、牙型轮廓偏差、轮廓角、锥度等参数的测量，操作简单方便快捷，应用范围广泛，具有极高的测 量不确定度，是各计量单位实验室进行此类参数检测的首选测量仪器。仪器测量原理符合最新国际圆柱螺纹规测试规范要求VDI/DE/DGQ 2618-4.9标准，螺纹综合扫描测量机为全自动测量，二分钟即可完成所有被测参数的扫描测量，并显示所有测量结果。系统为简体中文LINUX操作系 统，操作方便。
外尺寸测量范围 0 - 50 mm
内尺寸测量范围 2.5 - 60 mm
最大扫描范围 25 mm
最小螺距 0.1 mm
仪器重量 180 kg
测量不确定度
圆柱螺纹环规或锥型螺纹环规(10 mm以上小径, 牙型半角 ≥ 27µm)
小径µm 2.0 + L/200
实际螺纹中径µm 2.0 + L/200
螺距µm 0.75 + L/200
圆柱螺纹环规或锥型螺纹环规(2.5 to 10 mm小径, 牙型半角≥ 27µm)
小径µm 2.5 + L/200
实际螺纹中径µm 2.5 + L/200
螺距µm 0.75 + L/200
圆柱螺纹塞规或锥型螺纹塞规(1 mm上大径, 牙型半角≥ 27µm )
大径µm 1.5 + L/200
实际螺纹中径µm 1.5 + L/200
螺距µm 0.75 + L/200
光面圆柱环规或锥型光面规( 直径 10 mm以上 )
光面环规直径µm 0.7 + L/200
光面塞规直径µm 0.7 + L/200
光面圆柱环规或锥型光面规( 直径1 到 10 mm )
光面环规直径µm 1.5 + L/200
光面塞规直径µm 1.5 + L/200
