分析天平的使用与介绍

发布日期：2013-10-06 15:05:48

信息摘要：

分析天平是一种十分精确的称量仪器，称量的精确程度可达0. lmgo常用的分析天平有
机械加码分析天平和电子天平两类。
机械加码分析夭平：分析天平构造
现以全机械加码电光天平为例说明机械加码天平的构造。全机械加码电光天平构造如图3一43所示。

    电光天平由以下几个部分组成:
(1)外框部分天平安装在玻璃框内，框上装有前门与左右两个侧门。前门为修理与调整天平时用，右侧门用于取放称量物。框下为大理石底座，底座下装有3只水平调整脚与脚架。
    (2)立柱部分安装在天平板的正中位置，在立柱上装有大小托翼各一对，用以架起横梁以保护玛瑙刀口。在顶端装有中刀承，用以支承横梁中刀。在立柱后面装有水准器，供校正天平水平位置用。在立柱中部固定有左右两个空气阻尼器外.筒，内筒挂在吊耳钩上，利用空气阻尼作用促使天平平衡。
    (3)横梁部分横梁是天平的主要部件，其构造如图3一所示。横梁上装有一个中刀与两个边刀，刀一般由玛瑙、合成宝石或淬火钢等材料制成，质硬耐磨，但脆而易碎。在中刀的后面装有重心陀，可调节天平感量。在横梁左右两端对称孔内装有平衡螺母一对，用以调整天平零点。

(4)悬挂系统在横梁的左右两端各悬挂着一个吊耳，如图3一45所示。吊耳承重板的背面有一个玛瑙槽和一个玛瑙锥孔，以供十字头支撑螺钉定位用。吊耳的前后摆动靠十字头支撑螺钉在承重板上的玛瑙槽和玛瑙锥孔的活动来实现，起到力的补偿作用.。不论承受载荷力的方向如何，能使力均匀地分布在刀刃上。吊耳钩上悬挂秤盘和空气阻尼器内筒。

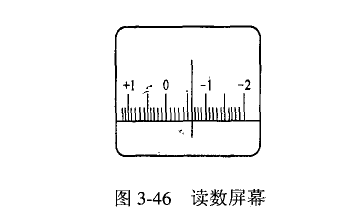

    (5)读数系统包括指针、微分标牌与光学读数放大系统等。指针下端的微分标牌经光学放大投影在读数屏幕上(如图3-46所示)。读数屏幕可通过零点拨杆调节与零刻度相重合，供天平调零用。
    (6)制动系统开启电光天平时，按顺时针方向转动升降旋钮，电源接通，读数标牌屏幕显示，同时大小托翼下降，横梁上刀口与刀口承接触，由于偏心作用带动秤盘下的托盘板与盘托下降，使天平进入工作状态。为了保护天平的刀口，转动升降旋钮时一定要缓慢进行。
    (7)机械加码装置全机械加码电光天平的左侧有三组加码指数盘(如图3一47所示)，连着天平内悬挂着的三组祛码，下方的指数盘为10~1909，中间的指数盘为1一99，上方的指数盘为0.01~0.999。当指数盘转动到某一读数时，天平内相应的祛码加到天平横梁上。由于祛码是挂在加码杆的钩子上，当指数盘转动过分剧烈时，祛码很易脱落，因此在操作指数盘时一定要缓慢转动。
    灵敏度
    (l)表示方法天平的灵敏度(E)是天平的基本性能之一。它通常是指在天平的一个盘上，增加1 mg重量所引起指针偏斜的程度。因此指针偏斜的角度愈大，则灵敏度也愈高。灵敏度E的单位是分度/mg。在实际使用中也常用灵敏度的倒数来表示，即
      S=1/E
    s称为分度值(感量)，单位是mg/分度。
    例如，一般电光天平分度值s以0.1 mgl分度为标准，灵敏度(E)=110.1=10分度/mg。即加10 mg重量可引起指针偏移100分度。0.1 mg为1g的万分之一，故这类天平也称为万分之一天平。一般使用中的电光天平灵敏度，要求增加10 mg重量时指针偏移的分度数在(100士2)分度之内:否则，应该用重心调节螺丝进行调整。天平的灵敏度太低，则称量的准确度达不到要求;灵敏度太高，则天平的稳定性太差，也影响称量的准确度。
    (2)灵敏度的测量零点调节后，在天平的左盘上放一校准过的10 mg片码。启动天平，若标尺移动的刻度与零点之差在(1 00士2)分度范围内，则表示其灵敏度符合要求;若超出此范围，则应进行调节。
