(一)电子立式液休罐秤

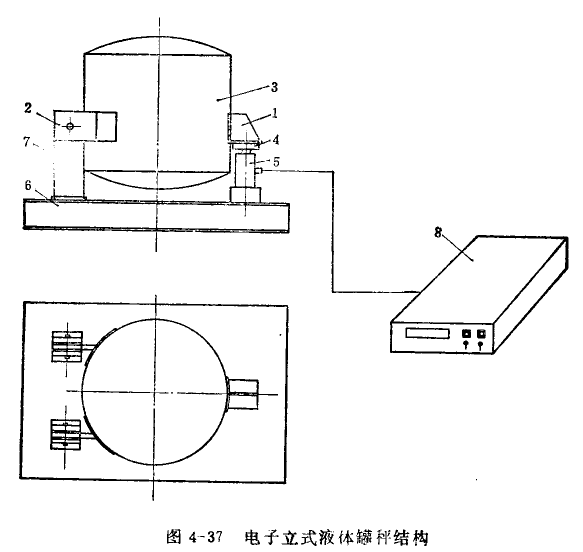

电子立式液体罐秤的结构见图4-37所示.图中，支架1与板2都分别焊接在液休罐3上，压架4利用螺栓固定在支架上.传感器5压头与压架的球心弧相接触，底端用螺栓固定在底座6上。支板用锁轴铰接在支座万上，支座底端平面用螺栓固定在底座上.传感器的输出线接至显示仪表8的信号输入端.该液体罐秤根据作用与精度的需要采用了一组压式传感器作为称重发信号的一次元件，并用两组支座支承液体罐。传感器直接承受罐体内的被称量液体物料的重量，传感器输出的电压信号给二次显示仪表，进行放大、积分、V-f变换、计数显示.

1一支架 2一支板 3-液体罐.4一压架 5一传感器 6一底座 7-支座 8-显示仪表

(二)电子卧式液休雄秤

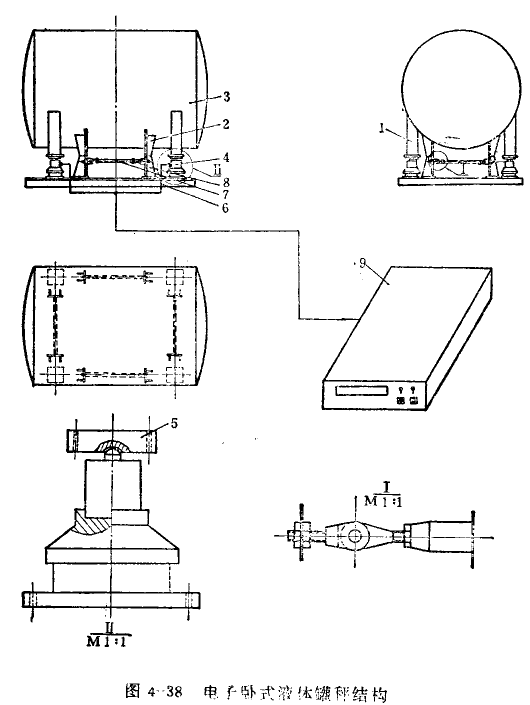

电子卧式液体罐秤的结构见图4-38所示.图中，罐腿1(四组)罐架2分别焊接在液体罐3上J移动式传感器4的压头与压架5相接触，传感器底端安装在底座6上.罐架用拉环7连接在拉环架8上，拉环架用螺栓固定在底座上.传感器输出线接至显示仪表9的信号输入端.从图中看出，该承重装置采用四组压式传感器，信号输出采用串联式.作为承重(液体物料)的信号输出，传送给显示仪表的前置放大器、直流放大器、积分器、V-f变换器，计数器进行显示被秤量液体物料的重量值.
