电子皮带秤分类与电子皮带秤结构图

发布日期:2013-10-16 09:14:20
信息摘要:
    电子皮带秤从结构形式上分,基本上是两种结构式:①单机式电子皮带秤:②附属式电子皮带秤。单机式电子皮带秤的优点比较多.不受附属皮带跑偏张力的变化,不受皮带厚度不均等因素的影响,因此精度高.适用性广。附属式电子皮带秤的优点较少结构比单机式简一单.造价低,缺点是精度低,稳定性差。由于单机式电子皮带秤的优点多,目前生产一单机式电子皮带秤越来越多。下面介绍几种单
机式电子皮带秤的结构.
    (一)双吊架式电子皮带秤

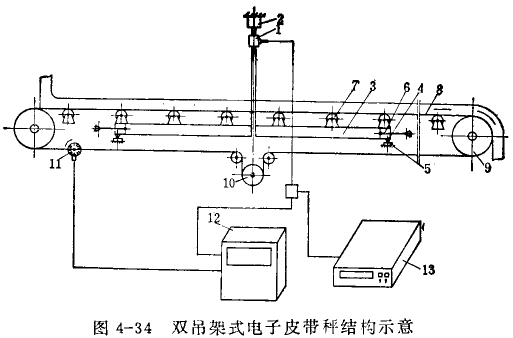

双吊架式电子皮带秤
1一传感器 2一支架 3-吊架 4一支点刀 5一刀承 6-拉环 7一小托轮8一皮带9一皮带轮10一主动轮 11-测速机 12-控制装置 13-显示仪表
    双吊梁式电子皮带秤的结构见图4-34所示。图中,拉式传感器1上端吊环吊挂在固定支架9上,底端吊钩吊在吊架3的力点端,吊架的支点刀4安装在刀承5上.两组吊架分别用拉环6所嵌位,小托轮7安装在吊架上.皮带8安装在首尾皮带轮9上,主传动系统电动机带动减速器与主动轮10转动.测速机II的测速轮安装在回程皮带上,与回程皮带的平面相接触.传感器的输出线接至控制装置12与显示仪表13的输入端,显示仪表没有皮带秤的瞬时显示重量值与累加显示重量值等。
    (二)单杆式电子皮带秤

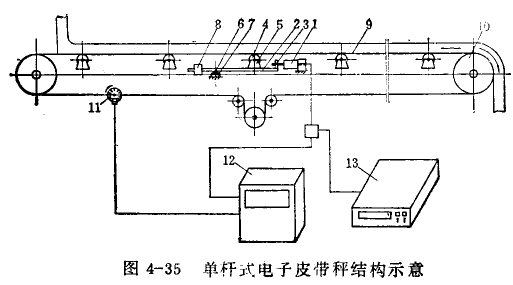

单杆式电子皮带秤
1-传感器 2-承重杠杆 3一连接钩 4一小托抢 5一托架 6一支点刀 7一刀承 8-调整砣 9-皮带 10-皮带轮 11-测速机 12-控制装置 13-显示仪表
    单杆式电子皮带秤的结构见图4-35所示。图中.悬臂式传感器1的受力端与承重杠杆2的力点端利用连接钩3所连接,小托轮4利用托架5安装在承重杠杆上,支点刀6安装在刀承了上,调整砣8安装在承重杠杆的后部,用来调整杠杆的平衡介皮带9安装在首尾皮带轮10上.测速机11的测速轮安装在回程皮带上与回程皮带的平面相接触,用来测定皮带速度的变化.悬臂式传感器的输出线接至控制装置12与显示仪表13的信号输入端,从结构上看单杆式电子皮带秤要比双吊架式电子皮带秤结构简一单些,秤的有效动长短.
    (三)单吊架式电子皮带秤

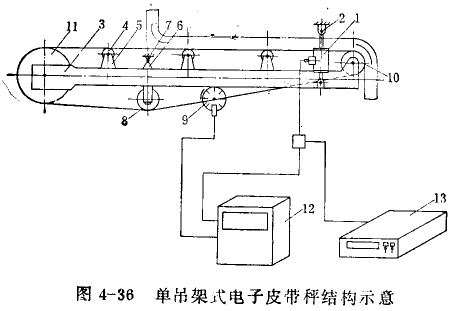

单吊架式电子皮带秤
1一传感器,2一支架 3一吊架 4一小托轮 5一托架 6-支点刀 7一刀承 8一皮带 9--测速机 10一从动轮 11-主动轮 12一主控制装置 13一显示仪表
单吊架式电子皮带秤的结构见图4-36所示.从图中不难看出,拉式传感器I上端吊在固定支架2上,底端吊钩吊在吊架3的力点端.直接承受三组小托轮4所承的载荷,小托轮利用托架5安装在吊架上吊架的支点刀6安装在刀承7上。皮带8安装在首尾皮带轮10与11上.测速机9的测速轮安装在回程皮带上与回程皮带的平面相接触.传感器的输出线接至控制装置12与显示仪表13的信号输入端.
