电子地上衡的结构图
发布日期：2013-10-06 00:37:56
信息摘要：

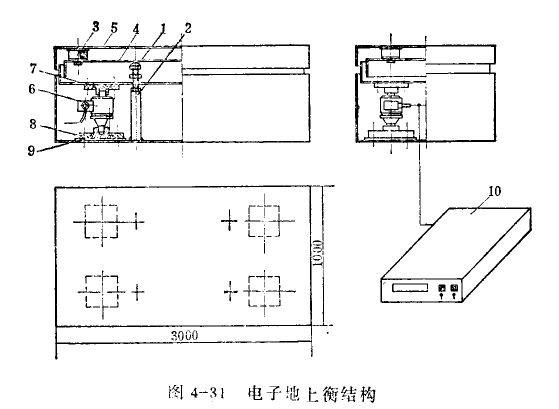

电子地上衡的结构见图4-31所示.从图中不难看出，组成该承重装置是采用了四组压式的传感器作为承重的一次元件，四组传感器的输出信号是串联输出的，输出信号传送给二次显示仪表，显示出台板上被称M物体的重量值.
调整螺栓1四组分别安装在支柱2上，根据实际需要的高度可随时调整，并用螺母锁紧.缓冲胶垫3四组底平面与中盖板4用螺栓固定在一起，上平面与上盖板5用万能胶粘合在.一起.传感器6顶端安装在压垫7上，压垫用螺栓固定在中盖板上，传感器的底端安装在压座8上，压座用螺栓固定在底座9上，传感器的输出线接至二次显示仪表10，组成了完整的计量设备。
