电子计价秤基础知识
发布日期：2013-10-06 00:27:45
信息摘要：

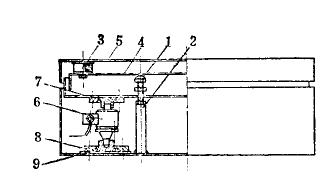

1－调整螺栓 2－支柱 3－缓冲胶垫 4－中盖板 5－上盖板 6－传感器 7－压垫 8－压垫 9－底座 10－显示仪表
电子计价秤的结构见图4-30所尔。从图中不难看出，该电子计价秤采用了一组悬臂式传感器作为计量时输出信号。秤盘1利用定位导向柱2与托架3限位.托架底面利用螺钉固定在支柱4上.支柱的底端安装在传感器5的受力端，传感器的后部利用螺栓固定安装在底座6上。印刷电路板7插在插座8上，拉环，三组分别与托架.支柱底座、支承柱利用螺栓活动铰结.支承腿10三组利用螺纹端安装在外罩11上，三支承腿的高度可任意调整，以便使电子计价秤处于水平状态，达到计量的准确.重物作用在秤盘上时，通过托架、支柱加在悬臂传感器的受力端.传感器由于外力的作用桥路失去平衡，有了微小电压信号输出给前置放大器、直流放大器、积分器.V-f变换器.将电压信号变换成频率信号再输送给计数器.将重物的重量值显示出来。
