         热烈庆祝成都倍赛克仪器仪表研究所从2015年1月1日开始正式成为北京304所现名为中国航空工业集团公司北京长城计量测试技术研究所（代号航空三0四所）四川地区总代理，负责销售北京304所生产开发的所有产品：

一、几何量仪器开发

1精密孔径测量仪（数显像点仪、环规检定装置）

功能特性简介：

精密孔径测量仪是一台以长光栅为基准，利用光电瞄准进行绝对测量而无测量力的高精度测长仪。主要用来测量精密直通孔直径、圆柱外径、两平行平面间距，还可进行高度自动探查。仪器设计符合阿贝原则，结构新颖，工作可靠，操作简便。该仪器于1995年，被列入由国家技术监督局批准实施的标准环规计量检定规程（JJG894-95）中，并被指定为二等环规检定的推荐仪器。在（JJG343-1996）光滑极限量规国家计量检定规程中被列为量块、环规和卡规的推荐选择的计量仪器。该仪器1985年获国家科技进步二等奖；获多项国家发明专利：ZL 2009 1 0162897.7塑型镜管内固定反射镜固装托体、 ZL 2009 1 0266173.3狭缝振动发生器、 ZL 2010 1 0581842.2光电渐变开关装置等。在国防军工系统和民用生产单位，该系列产品已经得到很好的应用。同时该仪器还可以根据用户的特殊要求进行定制。

主要技术指标：

分辨力：0.1 µm

测量范围：直通孔直径  (φ3.0 ～φ200)mm

端度  ≤200mm

测量重复性：0.2 µm

允差误差： 当L≤100mm时，△=±( 0.5)µm，

当L>100mm时，△=±( 0.3+2L)µm，L为测量长度，单位为m。

测量不确定度：U≤0.5 µm   （k=2）

备注：① 生产单位：中国航空工业集团公司北京长城计量测试技术研究所（304所，国防科技工业第一计量测试研究中心）；
    ② 可根据客户要求定制，同时可提供数显像点仪、环规检定装置、线纹检查仪等同类仪器的技术开发和研制，提供像点仪的技术改
    ③ 含国防科技工业第一计量测试研究中心的检定校准证书。

2电脑量块测量仪

功能特性简介：

电脑量块测量仪是采用频率式电感位移传感器，专用数据采集接口电路和测量软件包与计算机和量块测量工作台相连接，可以对100mm以下3、4、5等量块进行比较测量。测量过程及数据处理依据量块检定规程，能对量块进行主检测量和抽检测量，并能实现对量块的测量数据的计算、显示、编辑和打印等功能。

电脑量块测量仪

主要技术指标：

仪器的测量范围：   0～150mm

仪器的示值范围：   0～100mm

仪器的示值重复性： 0.02mm

仪器的示值误差：   ±（0.03+0.003L）mm（L：为比较测量的长度差值：单位mm）

软件包：

电脑量块测量仪软件对传感器输出信号进行线性处理，从而得到准确的测量数据，再通过对测量数据进行计算得到精确的测量结果。

软件具有检定量块的中心长度、长度变动量的功能。可用A4纸打印主检记录、抽检记录、和检定证书等。软件中含有仪器自检功能，可对仪器的各项技术指标进行自检。测量数据导入 Word，可以根据需求编辑记录和证书的格式。

配置：

标准配置：标配计算机，激光打印机，频率式位移传感器，数字采集系统，测量软件包，测量工作台，带筋小工作台，隔热系统，测头提升器和大小量块框。

备注： ① 生产单位：中国航空工业集团公司北京长城计量测试技术研究所（304所，国防科技工业第一计量测试研究中心）；
     ② 可根据客户要求定制，可提供接触式干涉仪系列仪器的技术改造；
     ③ 含国防科技工业第一计量测试研究中心的检定校准证书。

3表面划痕深度仪

HH-2型 表面划痕深度测量仪

功能简介：

表面划痕深度仪是采用光切原理设计而成的测量表面划痕、损伤及凹凸深度的仪器。该仪器体积小，读数方便，操作简单，可准确地测量表面划痕的深度。适用于对大型部件局部损伤的现场检测。特别适用于飞机蒙皮表面划痕深度的检测。

HH-2 型在原HH-1 型基础上，采用了工业高分辨力CCD 摄像机和7 英寸便携式图像处理器，取代了原有的目镜测量方式。对应HH-2 型开发的图像处理软件，可以即时对摄像机采集的图像进行处理，计算并保存处理结果。新系统有效的消除了原系统因目镜读数测量造成的随机误差，更加高效可靠。

HH-2型主要技术指标：

l 测量范围：划痕深度：0.5mm；

l 测量不确定度：0.003mm（测量范围：0.005mm～0.060mm）；

l 相对不确定度：5%（测量范围：0.06mm～0.50mm）。

HH-1型表面划痕深度测量仪

HH-1型表面划痕深度仪主要技术指标：

测量范围：划痕深度：1.0mm；

测量不确定度：0.01mm（测量范围：0.01mm～0.10mm）；

相对不确定度：5%（测量范围：0.10mm～1.00mm）。

HH-3型表面划痕深度测量仪

HH-3型表面划痕深度仪主要技术指标：

测量范围：划痕深度：0.005mm～1.000mm。

示值误差：≤0.005mm（测量范围：0.005mm～0.060mm）

示值误差：≤8%（测量范围：0.06mm～1.00mm）。

HH-4型表面划痕深度测量仪

HH-4型表面划痕深度仪主要技术指标：

测量范围：划痕深度：0.005mm～1.000mm；

示值误差：≤0.005mm（测量范围：0.005mm～0.060mm）；

示值误差：≤8%（测量范围：0.06mm～1.00mm）。

备注：① 生产单位：中国航空工业集团公司北京长城计量测试技术研究所

（304所，国防科技工业第一计量测试研究中心）；

    ② 可根据客户要求定制；

    ③ 含国防科技工业第一计量测试研究中心的检定校准证书。

二、计量器具和相关配件

计量器具的相关说明：

① 生产单位：中国航空工业集团公司北京长城计量测试技术研究所

（304所，国防科技工业第一计量测试研究中心）；

    ② 可根据客户要求定制；

    ③ 含国防科技工业第一计量测试研究中心的检定校准证书。

1单刻线

单刻线样板

玻璃单刻线样板由光学玻璃经过光学加工而成，用于检定触针式表面粗糙度测量仪的垂直放大倍率，表面粗糙度干涉测量仪和光切式测量仪的示值误差。规格型号以沟槽深度值H而定，每套包含的规格为0.15μm、0.7μm、1.2μm、4.7μm、15μm、50μm，也可按照用户要求定做其它规格。含国防科技工业第一计量测试研究中心检定证书。

2多刻线

玻璃多刻线样板

　玻璃多刻线样板由光学玻璃经过光学加工而成，中间有一小块长方形工作区域，区域内有许多并列平行的刻线。其主要用于检定触针式电动轮廓仪Ra示值误差、仪器示值的重复性和示值稳定性。

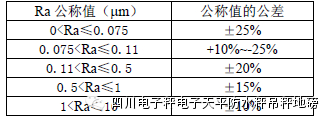

主要技术指标：

　型号规格：可生产符合多刻线样板检定规程要求的Ra在0~10μm之间的所有尺寸。

常用套装包含的规格尺寸有0.05μm、0.1μm、0.2μm、0.4μm、0.8μm、1.6μm、2.4μm、3.2μm、6.3μm，也可按照用户要求定做其它规格。含国防科技工业第一计量测试研究中心检定证书。

3 玻璃线纹尺和刻线尺

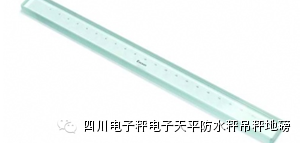

玻璃线纹尺和刻线尺

用途及特性介绍：标准玻璃线纹尺选用稳定性好，且由线膨胀系数与金属接近的光学玻璃或优质石英玻璃制造，表面上准确的刻有等间距平行线，用于检定万能工具显微镜、线纹比较仪、影像测量仪等精密计量仪器。

要技术指标：标准玻璃线纹尺有线间隔为0.01mm、0.1mm、1mm，精度满足高等别线纹尺检定规程JJG73-2005中的二等要求。

主要规格型号：可生产刻线间距最小至0.01mm，长度最长至400mm的标准玻璃线纹尺。现有的规格尺寸有1MM，10MM，50MM，75X，100MM，125X，200MM，200MX，300MM，400MM，也可按照用户要求定做其它规格。除以上各种标准玻璃刻线尺外，还有300mm、400mm、500mm、600mm等比例尺。含国防科技工业第一计量测试研究中心检定证书。

4多面棱体

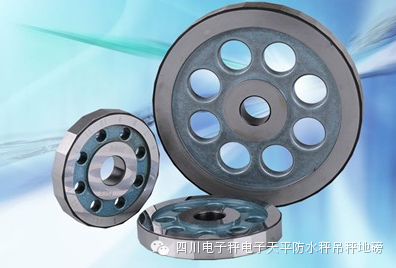

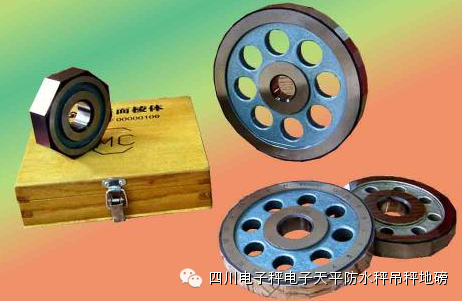

正多面棱体

正多面棱体(以下简称棱体)是一种高准确度的角度计量标准器具，是以各相邻工作面法线间的夹角为等值测量角，并具有准确角度量值的正多边形的角度标准器具。棱体与自准直仪配合，用来检定圆分度仪器的分度误差。在机械加工或精密测量中常用于角度分度或定位。

生产12面、17面、23面、24面、36面等二等、三等、四等不同精度等级的正多面棱体，含国防科技工业第一计量测试研究中心检定证书。

5量块

量块是长度计量的实物基准。用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。

生产陶瓷量块和金属量块。不同规格和等级的量块均含国防科技工业第一计量测试研究中心检定证书。

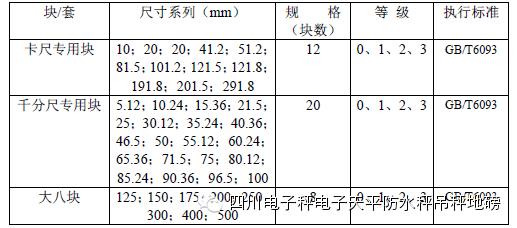

金属量块主要有大五块（600mm～1000mm）和大八块（125mm～500mm），提供不同精度等级。

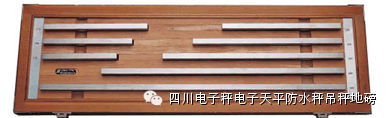

金属量块

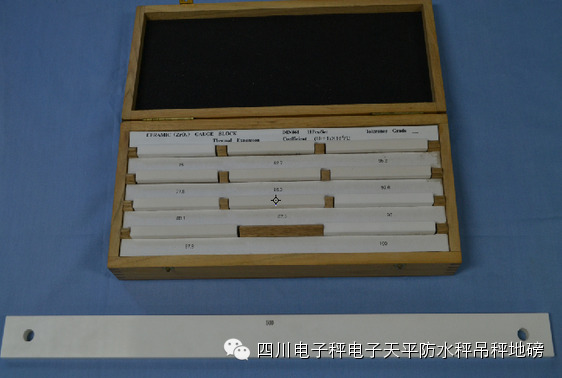

陶瓷量块

陶瓷量块是用氧化锆陶瓷材料经过研磨加工而成的，由两个相互平行的测量面之间的距离来确定其工作长度的高精度量具，可用于基准传递、工作现场校准和测量。具有硬度高、耐磨损、耐腐蚀，尺寸稳定、研合性好、易保养和维护等特性，热膨胀系数与钢制材料比较接近，其使用寿命是钢制量块的5-10倍，硬度为HV1100，可替代钢制量块。

陶瓷量块主要技术指标：

　　可生产符合GB/T6093的0、1、2、3级的0.5～800mm各种陶瓷量块。

6 量块支架

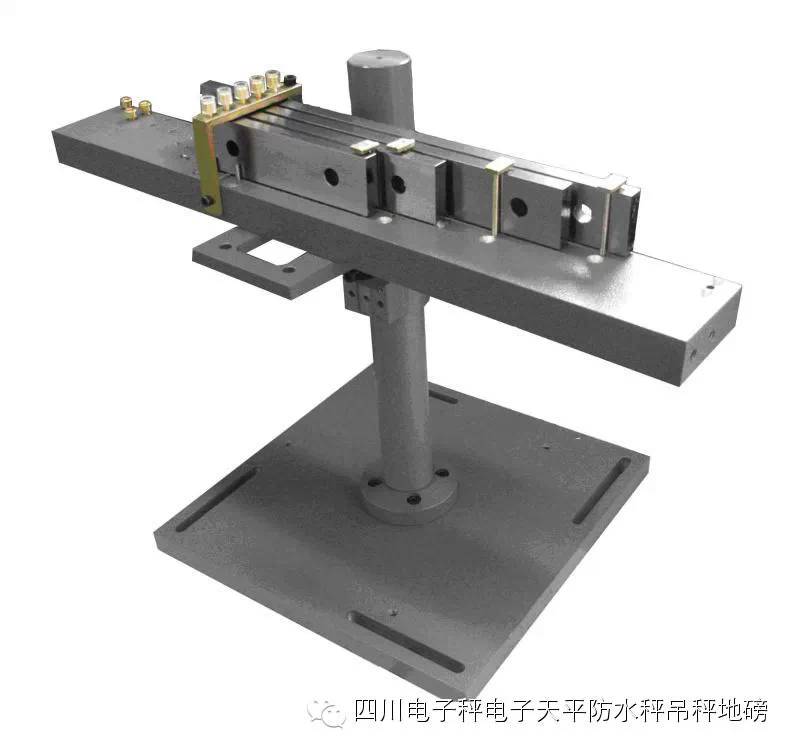

量块支架

量块支架是专门针对三坐标测量机应用而设计的量块安装工装。具有沿垂直方向上下移动、绕垂直方向旋转、沿A1轴小角度旋转调整等特点。

7 七筋工作台

七筋工作台由氧化锆陶瓷材料经过研磨制成，主要应用于接触式干涉仪和各种立式量块测量仪。具有硬度高、耐磨损、韧性好、耐腐蚀、耐氧化，精度高，尺寸稳定、易保养和维护等特点。我单位还有和同七筋工作台配套使用的开槽量块、开槽平晶。

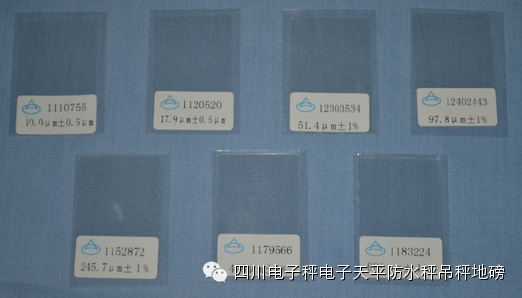

8 厚度校准片

　厚度校准片由无机材料加工而成，主要应用于磁性、电涡流式覆层厚度测量仪的校准，可提供符合JJG818-2005要求B级的产品。具体规格有：10μm，20μm，50μm，100μm，250μm，500μm，1000μm。

9 平晶

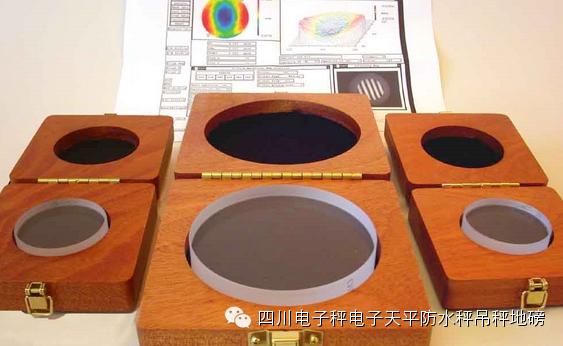

平面平晶

　　平面平晶由优质光学玻璃经光学研磨而成，具有一个光学测量平面的正圆柱形。用于检定千分尺、杠杆千分尺、杠杆卡规和千分卡尺等量具测量面的平面度，还可用于高精度平面加工过程中的检验。主要特点是高效，精准。

　　平面平晶主要技术指标及型号规格：主要规格有Φ30mm、Φ60mm、Φ80mm、Φ100mm、Φ150mm，均满足检定规程中1级要求，其中Φ150mm平面平晶可满足平面平晶检定规程中二等要求。也可根据客户要求定做其它规格。

长平晶主要有210mm和310mm。

三、计量培训和检定服务

  提供波长、量块、线纹、角度、平直度、粗糙度、万能量具、工程测量、大地测量、大尺寸（空间坐标测量）、几何量仪器等几何量各个专业的各种计量检定服务，以及考核和培训服务。
