电子吊秤齿轮泵结构

发布日期：2014-06-03 14:54:23

信息摘要：

电子吊秤齿轮泵结构

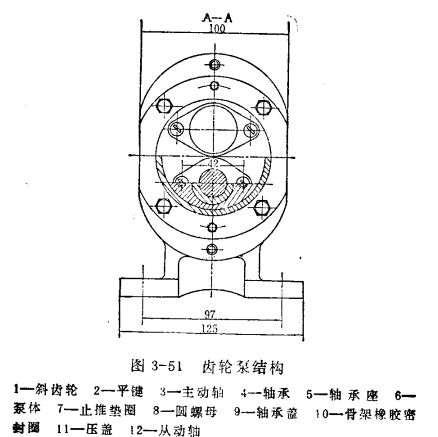

外啮合的齿轮泵系由泵体、轴承座、主动轴、从动轴、单列向心推力球轴承、斜齿轮、轴承盖、止退垫圈、圆螺母、骨架橡胶密封圈‘压盖、入料咀出料咀等组成(见图3-51）

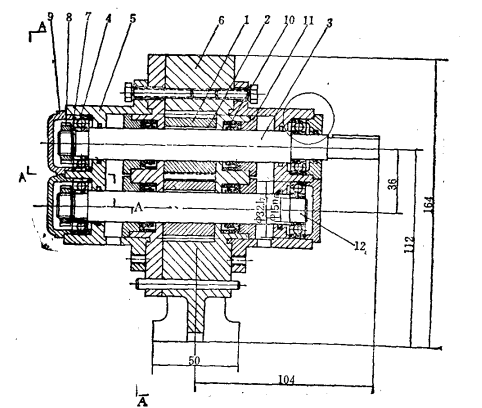

图中，斜齿轮1利用平键2安装在主动轴3上，主动轴两端由单列向心推力球轴承4支承，两端的轴承分别安装在轴承座5上，轴承座利用螺栓固定在泵体6上，并利用圆锥销限位、轴承与主动轴被止推垫圈7和圆螺母8锁紧，轴承盖9利用螺钉固定在泵体上，主动轴两头通过骨架橡胶密封圈10的密封用压盖11压紧。从动轴12的结构与主动轴结构基本相同，主动齿轮与从动齿轮啮合，为了防止液料进入齿轮泵的马来半岛内使轴承固化死，因此在两侧的轴承座上设有液流孔，这样可以延长泵的使用寿命。
