数字式流量计称重系统与加料装置

发布日期：2013-10-10 04:46:37

信息摘要：

在当代大工业生产中，产品质量，实行经济核算，进行自动生产时，加强企业的生产管理，不断提高对企业的各条连续生产自动线，各种粉状物料、粘液物料迫切要求自动连续计量配料

    在当代大工业生产中，产品质量，实行经济核算，进行自动生产时，加强企业的生产管理，不断提高对企业的各条连续生产自动线，各种粉状物料、粘液物料迫切要求自动连续计量配料，实现配料计量自动化、数字化、代码输出信息处.在这一方面，数字式流量计就是动态连续计量各种高、低粘度的液体物料，而且是一种重要的计量设备理中在液体连续动态计量方面，瞬时流量精度比较低的
。目前多是采用各种泵来计量的，如:齿轮泵、螺杆泵、三转子泵泵、电磁流量计等。注塞禾、甩低流量计等.瞬时流量精度较高的液体计量设备是下面要介绍的数字式流量计.
就
    下面介绍一种高、中、低粘度的可连续动态计量的数字式流量计.设有不断称量秤斗内物料重量的杠杆系统、加料装置的主传动系统、卸料装置的主传动系统、密封装置、时间定值显示系统、瞬时流量显示系统、累加流量显示系统、差动变压器、限位报警系统等、为了实现信息处理和打印机配套使用，各种显示仪表本身都设有8421码输出。

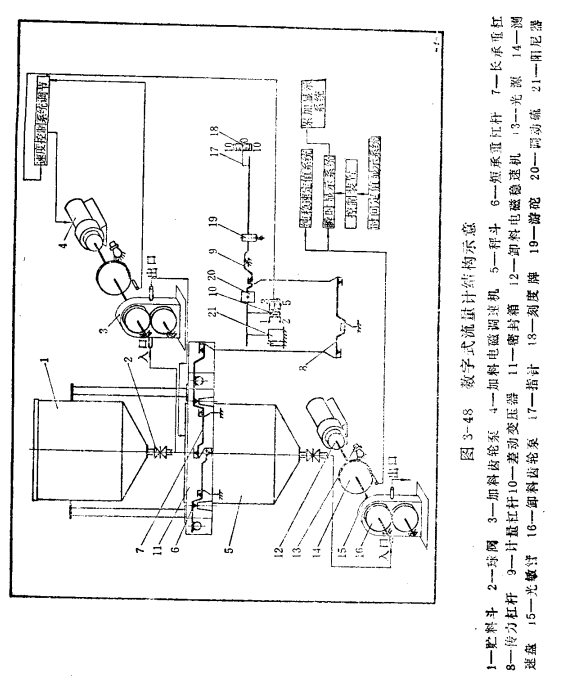

    数字式流量计系由贮料斗、支柱、液面计、球阀、加料齿轮泵、测速盘、电磁调速机、光源、光敏管、秤斗.承重杠杆、传力社杆、计量杠杆、密封箱、计量箱、阻尼器，差动变压器、控制柜等所组成(见图3一48).

称量系统应用杠杆平衡原理，采用多组杠杆组合为称量的杠杆系统，它不断的称量秤斗里物料的变化。当秤斗里的物料在某一瞬时间内有变化时，重力通过承重杠杆的重点传递到力点端，使重力变小，再经传力杠杆的力点端加到计母杠杆的重点上.使计量杠杆沿支点产生摆角，带动差劝变压器，使它的铁芯位移一般的情况下，秤斗内贮存50公斤的液料，游佗拉到50公斤位置作为新的平衡，当加料超过加公斤时，差动变压器铁芯下移，差动变压器输出一负的电压信号，送到控制系统调节加料调速机慢转少加料，反之快转多加料，也就是利用差动变压器输出的电压信号，不断的控制加料系统，保持杠杆系统动态称量的平衡。
加料装置系由电磁调速异步电动机、光源、光敏管、测速盘，齿轮泵、连接管等组成.加料装置主要利用电磁调速异步电动机作为主传动系统的拖动机。该电机拖动粘液齿轮泵，不断的将粘液物料连续加到秤斗中。加料装置的电滋调速异步电动杉授计量杠杆带动的差动变压器所控制，因此电磁调速异光电动机在动态计量的过程中，不断的调节控制电机的转数来改变加料的数傲。加料装置的主要部件是粘液齿轮泵:该泵是我们根据实际被计量的物料，具有较高的粘度和易固化的特性所设计的.了粘液齿轮泵的特点:①齿轮泵的支承点设计在泵休的两外侧，这样可以防止粘液物料流入两侧支承的轴套或轴承内，避免轴承被固化死;②泵的密封性好.在泵的街轮轴的外伸端，装设骨架式橡胶油封，防止泵内液料漏出。
