半自动电光分析天平
发布日期：2013-10-08 17:08:36
信息摘要：
分析天平用于进行精密称重，习惯上将具有较高灵敏度、全载不超过200g的天平称为分析天平，.具有光学读数装置的天平又称为电光天平。
1.结构介绍

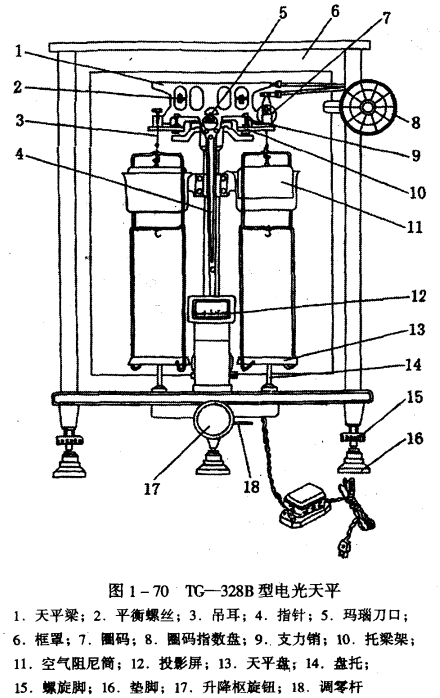

现在以TG-328B型电光天平为例介绍分析天平的一般结构(图1一70)。
(1)天平横梁
是天平的主要部件，由铝合金制成，在横梁中间，横梁上装有3个三棱形的小玛瑙刀，其中一把装称为支点刀，另外两把则等距离地安装在横梁的两端，刀口向上，称为承重刀。三把刀口的棱边应完全平行且处于同一平面上，刀口的锋利程度直接影响天平的灵敏度。
横梁两端还装有两个平衡蛇，用来调节横梁的平衡位置即粗调零点。
(2)悬挂系统
横梁两端的承重刀上分别悬挂两个吊耳，吊耳的上钩挂有称盘，下钩挂空气阻尼器。
当天平梁摆动时，由于空气阻尼器的作用，天平很快就会停止摆动。
(3)加码及读数系统
每台天平都有它配套的一盒硅码，硅码组合通常有100g, 50g, 20g,10g，5g, 2g,1g，取用祛码时要用镊子，用完及时放回盒内并盖严。
机械加码装置是用来添加lg以下，10mg以上的圈形硅码，转动圈码指数盘，可以使右盘增加10一990mg祛码。
指针下端装有微缩标尺，光源通过光学系统将微缩标尺上的分度线放大，再反射到光屏上，从光屏上可以看到标尺的投影，中间为零，左负右正。微分标尺刻有10大格，每一大格相当于1mg，每一大格又分为10小格，每一小格相当于。.1mg。当投影屏上显示出的标尺读数向右(或向左)移动一大格时相当于右盘增加(或减少)1mg祛码，移动一小格时相当于增减0.1mg祛码。
(4)升降旋钮
升降旋钮位于天平底板正中，它连接托翼、盘托和光源开关。开启天平时，顺时针旋转升降旋钮，托翼下降，3个刀口与相应的玛瑙平板接触，使钓钩及秤盘自由摆动，同时当天平梁摆动时，由于空气阻尼器的作用，天平很快就会停止摆动。
停止称量时，逆时针旋转升降旋钮，横梁、吊耳及秤盘被托住，刀口与玛瑙平板脱离，电源切断，天平进人休息状态。
1.结构介绍
现在以TG-328B型电光天平为例介绍分析天平的一般结构(图1一70)。
(1)天平横梁
是天平的主要部件，由铝合金制成，在横梁中间，横梁上装有3个三棱形的小玛瑙刀，其中一把装称为支点刀，另外两把则等距离地安装在横梁的两端，刀口向上，称为承重刀。三把刀口的棱边应完全平行且处于同一平面上，刀口的锋利程度直接影响天平的灵敏度。
横梁两端还装有两个平衡蛇，用来调节横梁的平衡位置即粗调零点。
(2)悬挂系统
横梁两端的承重刀上分别悬挂两个吊耳，吊耳的上钩挂有称盘，下钩挂空气阻尼器。
当天平梁摆动时，由于空气阻尼器的作用，天平很快就会停止摆动。
(3)加码及读数系统
每台天平都有它配套的一盒硅码，硅码组合通常有100g, 50g, 20g,10g，5g, 2g,1g，取用祛码时要用镊子，用完及时放回盒内并盖严。
机械加码装置是用来添加lg以下，10mg以上的圈形硅码，转动圈码指数盘，可以使右盘增加10一990mg祛码。
指针下端装有微缩标尺，光源通过光学系统将微缩标尺上的分度线放大，再反射到光屏上，从光屏上可以看到标尺的投影，中间为零，左负右正。微分标尺刻有10大格，每一大格相当于1mg，每一大格又分为10小格，每一小格相当于。.1mg。当投影屏上显示出的标尺读数向右(或向左)移动一大格时相当于右盘增加(或减少)1mg祛码，移动一小格时相当于增减0.1mg祛码。
(4)升降旋钮
升降旋钮位于天平底板正中，它连接托翼、盘托和光源开关。开启天平时，顺时针旋转升降旋钮，托翼下降，3个刀口与相应的玛瑙平板接触，使钓钩及秤盘自由摆动，同时当天平梁摆动时，由于空气阻尼器的作用，天平很快就会停止摆动。
停止称量时，逆时针旋转升降旋钮，横梁、吊耳及秤盘被托住，刀口与玛瑙平板脱离，电源切断，天平进人休息状态。
