电子秤基础之单门电磁式卸料机构

发布日期：2013-10-05 13:05:03

信息摘要：

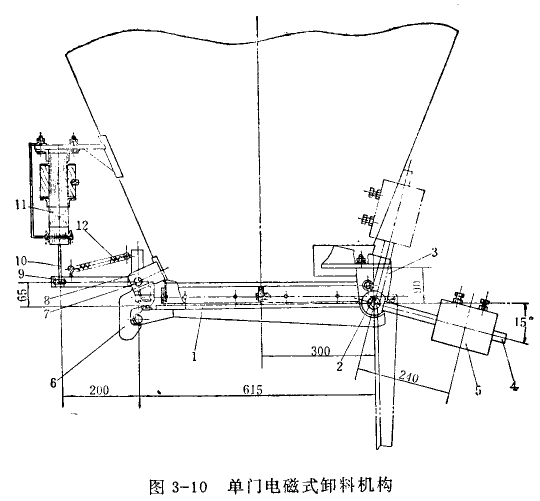

单门电磁式卸料机构如图3--10所示.底门1的支点用支承轴2铰接在底门支架3上，锤杆4安装在支承轴上，并用平键所固定。平衡锤5安装在锤杆上.用来调整底门平衡配重。挂钩6的支点用销轴7铰接在支架8上，连杆9的端部与连接钩10的一端相连接，连接钩另一端与牵引电磁铁11的衔铁相连接磁扼11螺钉固定在支架上。连杆与挂钩用拉簧12连接.当电磁铁的线圈通电时.衔铁被吸合经过连杆带动其挂钩张开，底门被称重的物料冲开，物料流净后底门靠，平衡作用自动关闭。
